SKF lineair lagereenheid LVCD
De SKF lineair lagereenheid LVCD bestaat uit een gesloten flens van hoogwaardig ijzer met daarin een zelfinstellende LBCD lineaire kogellager. Deze kogellager is geproduceerd volgens ISO 10285 en is daardoor uitwisselbaar binnen alle ISO-confrome merken. De LBCD is zelfinstellend (tot +/- 0,5º in beide richtingen) waardoor deze zichzelf corrigeert in het geval van foutief uitlijnen. Dit kan ontstaan doordat een as onjuist wordt ondersteund en hierdoor verbuigt of door een verkeerde fitting en/of installatie. Dankzij het flens ontwerp kan de LVCD axiaal worden bevestigd. Hierdoor is de lager beter beschermt tegen stof en ander vuil. Met de aankoop van een montageklare LVCD lagereenheid koopt u een complete lager inclusief lagerhuis die direct in te passen is. Dit maakt de LVCD zeer geschikt, indien u graag een gebruiksklare lageroplossing koopt.
De LVCD is leverbaar in de maten tussen de 12 en 50 mm. Per maat zijn er twee verschillende uitvoeringen beschikbaar, zodat u altijd een geschikte lagereenheid in handen krijgt. Indien u twijfelt welke uitvoering het meest geschikt is voor u, kunt u hieronder de verschillen lezen. Mocht u hierna nog steeds twijfelen dan kunt u op werkdagen contact met ons opnemen op +31 (0)85 – 0661258.
Welke SKF lineair lagereenheid LVCD heb ik nodig:
SKF biedt een tweetal verschillende uitvoeringen van de lineaire lagereenheid LVCD per lengtemaat aan. In eerste instantie is het dan ook van belang om een keuze te maken in de binnen diameter die voor u geschikt is. Een grotere diameter betekent uiteraard ook een grotere lagereenheid, maar hierdoor is deze wel bestand tegen een hogere radiale en axiale druk. Indien u een defecte of beschadigde lagereenheid wilt vervangen, raden wij u aan om te kijken naar de code die op de lagereenheid staat en eenzelfde nieuwe lagereenheid te bestellen.
Ten laatste is er nog de keuze tussen een lager met twee afdichtingen of zonder afdichtingen. Het voordeel van een tweezijdig afgedichte lager is, dat deze extra onderhoudsvriendelijk is in gebruik. Dit komt door het feit dat u zich geen zorgen meer hoeft te maken over de hoeveelheid of het soort vet dat moet worden gebruikt. Daarnaast is het ook niet meer nodig, dat u de lagers voorziet van nieuw vet. Ook zijn de lagers dankzij deze afdichting beschermt tegen stof, vuil en vocht. De keerzijde hiervan is, dat deze afdichtingen voor enige wrijving zorgen. Dit betekent dat er circa 30% van het vermogen verloren gaat en het is van belang om hiermee rekening te houden. (lagers met twee afdichtingen hebben de code -2LS)
De twee verschillende SKF lineair lagereenheid LVCD uitvoeringen kort uitgelegd:
- LVCD: De standaard uitvoering van de krachtige SKF lineair lagereenheid LVCD.
- LVCD D-2LS: Voorzien van een tweezijdige afdichting, waardoor deze kan worden gebruikt in een stoffige omgeving.
|

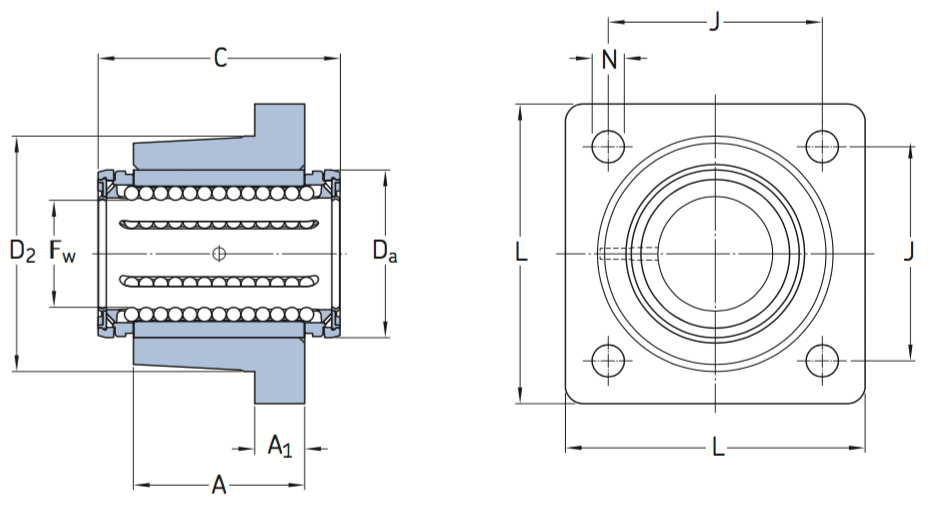

Standaard uitvoering (Fw)
|
Met 2 afdichtingen
|
Breedte (L)
|
Afstand tussen de montagegaten (J)
|
Lengte (A)
|
Dynamisch draagkracht
|
Statische draagkracht
|
|---|---|---|---|---|---|---|
| LVCD 12 | LVCD 12 D-2LS | 42 mm | 30 mm | 20 mm | 1080 N | 815 N |
| LVCD 16 | LVCD 16 D-2LS | 50 mm | 35 mm | 22 mm | 1320 N | 865 N |
| LVCD 20 | LVCD 20 D-2LS | 60 mm | 42 mm | 28 mm | 2000 N | 1370 N |
| LVCD 25 | LVCD 25 D-2LS | 74 mm | 54 mm | 40 mm | 2900 N | 2040 N |
| LVCD 30 | LVCD 30 D-2LS | 84 mm | 60 mm | 48 mm | 4650 N | 3250 N |
| LVCD 40 | LVCD 40 D-2LS | 108 mm | 78 mm | 56 mm | 7800 N | 5200 N |
| LVCD 50 | LVCD 50-2LS | 108 mm | 98 mm | 72 mm | 11200 N | 6950 N |
