SKF lineair lagereenheid LTDR
De SKF lineair lagereenheid LTDR bestaat uit een lagerhuis van hoogwaardig aluminium met daarin twee LBBR lineaire kogellagers. Deze kogellagers zijn geproduceerd volgens ISO 10285 en zijn daardoor uitwisselbaar binnen alle ISO-conforme merken. Deze twee kogellagers zitten parallel aan elkaar (duo) gemonteerd in het lagerhuis. Hierdoor heeft de LTDR een hogere draagkracht dan lagereenheden voorzien van een enkele lager. De LTDR is standaard voorzien van 2-LS dubbel lips afdichtingen. Doordat beide LBBR lagers parallel aan elkaar gemonteerd zijn de kan LTDR onmogelijk afwijkingen vertonen door een rollende beweging. Met de aankoop van een montageklare LTDR lagereenheid koopt u een complete lager inclusief lagerhuis die direct in e passen is. Dit maakt de LTDR zeer geschikt, indien u graag een gebruiksklare lager koopt. Deze lagereenheid is enkel bruikbaar bij assen voorzien van steunen aan de uiteinden van de as, bijvoorbeeld de SKF asbok LEBS.
De LTDR is leverbaar in de maten tussen de 12 en 50 mm. Per maat zijn er twee verschillende uitvoeringen beschikbaar, zodat u altijd een geschikte lagereenheid in handen krijgt. Indien u twijfelt welke uitvoering het meest geschikt is voor u, kunt u hieronder de verschillen lezen. Mocht u hierna nog steeds twijfelen dan kunt u op werkdagen contact met ons opnemen op +31 (0)85 – 0661258.
Welke SKF lineair lagereenheid LTDR heb ik nodig:
SKF biedt een tweetal verschillende uitvoeringen van de lineaire lagereenheid LTDR per lengtemaat aan. In eerste instantie is het dan ook van belang om een keuze te maken in de binnen diameter die voor u geschikt is. Een grotere diameter betekent uiteraard ook een grotere lagereenheid, maar hierdoor is deze wel bestand tegen een hogere radiale en axiale druk. Indien u een defecte of beschadigde lagereenheid wilt vervangen, raden wij u aan om te kijken naar de code die op de lagereenheid staat en eenzelfde nieuwe lagereenheid te bestellen.
Ten laatste is er nog de keuze tussen een lager met twee afdichtingen of zonder afdichtingen. Het voordeel van een tweezijdig afgedichte lager is, dat deze extra onderhoudsvriendelijk is in gebruik. Dit komt door het feit dat u zich geen zorgen meer hoeft te maken over de hoeveelheid of het soort vet dat moet worden gebruikt. Daarnaast is het ook niet meer nodig, dat u de lagers voorziet van nieuw vet. Ook zijn de lagers dankzij deze afdichting beschermt tegen stof, vuil en vocht. De keerzijde hiervan is, dat deze afdichtingen voor enige wrijving zorgen. Dit betekent dat er circa 30% van het vermogen verloren gaat em het is van belang om hiermee rekening te houden. (lagers met twee afdichtingen hebben de code -2LS)
De twee verschillende SKF lineair lagereenheid LTDR uitvoeringen uitgelegd:
- LTDR: De standaard uitvoering van de krachtige SKF lineair lagereenheid LTDR.
- LTDR -2LS: Voorzien van een tweezijdige afdichting, waardoor deze kan worden gebruikt in een stoffige omgeving.

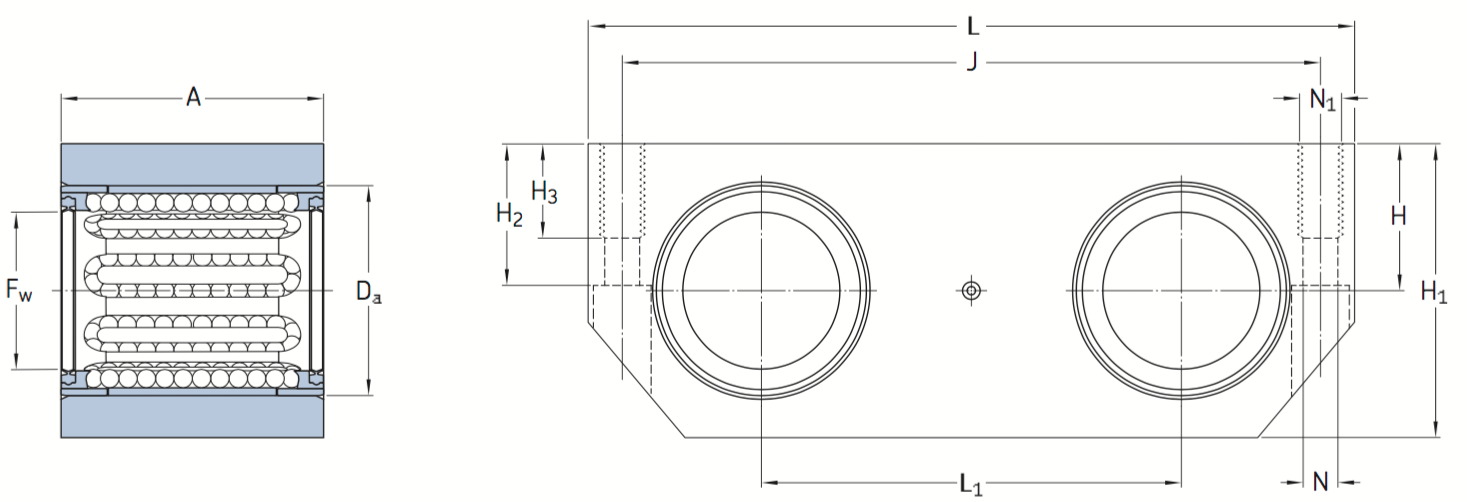

| Standaard uitvoering (Fw) | Met 2 afdichtingen | Breedte (L) | Hartmaat (H) | Lengte (A) | Dynamisch draagkracht | Statische draagkracht |
|---|---|---|---|---|---|---|
| LTDR 12 | LTDR 12-2LS | 80 mm | 15 mm | 28 mm | 1140 N | 1020 N |
| LTDR 16 | LTDR 16-2LS | 96 mm | 17,5 mm | 30 mm | 1530 N | 1270 N |
| LTDR 20 | LTDR 20-2LS | 115 mm | 20 mm | 30 mm | 1900 N | 1600 N |
| LTDR 25 | LTDR 25-2LS | 136 mm | 25 mm | 40 mm | 3450 N | 3150 N |
| LTDR 30 | LTDR 30-2LS | 146 mm | 28 mm | 50 mm | 5200 N | 5400 N |
| LTDR 40 | LTDR 40-2LS | 184 mm | 35 mm | 60 mm | 9000 N | 9000 N |
| LTDR 50 | LTDR 50-2LS | 210 mm | 40 mm | 70 mm | 11400 N | 12700 N |
