SKF lineair lagereenheid LQCF
De SKF lineair lagereenheid LQCT bestaat uit een lagerhuis van hoogwaardig aluminium met daarin vier LBCT lineaire kogellagers. Doordat zowel het lagerhuis als de lagers een open design hebben is de LQCT geschikt voor assen voorzien van (gedeeltelijke) as-ondersteuning. Deze kogellagers zijn geproduceerd volgens ISO 10285 en zijn daardoor uitwisselbaar binnen alle ISO-confrome merken. De vier lagers zitten zowel achterelkaar (tandem) als parallel (duo) gemonteerd in het lagerhuis. Met de aankoop van een montageklare LQCT lagereenheid koopt u een complete lager inclusief lagerhuis die direct in te passen is. Dit maakt de LQCT zeer geschikt, indien u graag een gebruiksklare lageroplossing koopt.
De LQCT is leverbaar in de maten tussen de 12 en 50 mm. Per maat zijn er twee verschillende uitvoeringen beschikbaar, zodat u altijd een geschikte lagereenheid in handen krijgt. Indien u twijfelt welke uitvoering het meest geschikt is voor u, kunt u hieronder de verschillen lezen. Mocht u hierna nog steeds twijfelen dan kunt u op werkdagen contact met ons opnemen op +31 (0)85 – 0661258.
Welke SKF lineair lagereenheid LQCT heb ik nodig:
SKF biedt een tweetal verschillende uitvoeringen van de lineaire lagereenheid LQCT per lengtemaat aan. In eerste instantie is het dan ook van belang om een keuze te maken in de binnen diameter die voor u geschikt is. Een grotere diameter betekent uiteraard ook een grotere lagereenheid, maar hierdoor is deze wel bestand tegen een hogere radiale en axiale druk. Indien u een defecte of beschadigde lagereenheid wilt vervangen, raden wij u aan om te kijken naar de code die op de lagereenheid staat en eenzelfde nieuwe lagereenheid te bestellen.
Ten laatste is er nog de keuze tussen een lagereenheid met twee afdichtingen of zonder afdichtingen. Het voordeel van een tweezijdig afgedichte lagereenheid is, dat deze extra onderhoudsvriendelijk is in gebruik. Dit komt door het feit dat u zich geen zorgen meer hoeft te maken over de hoeveelheid of het soort vet dat moet worden gebruikt. Daarnaast is het ook niet meer nodig, dat u de lagereenheden voorziet van nieuw vet. Ook zijn de lagereenheden dankzij deze afdichting beschermt tegen stof, vuil en vocht. De keerzijde hiervan is, dat deze afdichtingen voor enige wrijving zorgen. Dit betekent dat er circa 30% van het vermogen verloren gaat en het is van belang om hiermee rekening te houden. (lagereenheden met twee afdichtingen hebben de code -2LS)
De twee verschillende SKF lineair lagereenheid LQCT uitvoeringen kort uitgelegd:
- LQCT: De standaard uitvoering van de krachtige SKF lineair lagereenheid LQCT.
- LQCT -2LS: Voorzien van een tweezijdige afdichting, waardoor deze kan worden gebruikt in een stoffige omgeving.
|

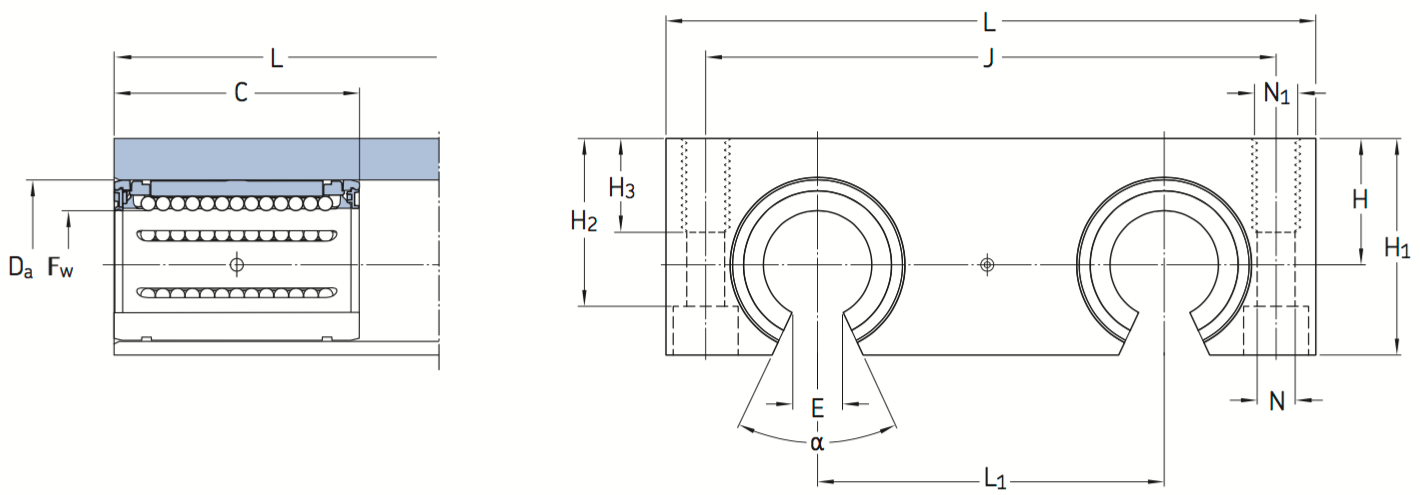

Standaard uitvoering (Fw)
|
Met 2 afdichtingen
|
Breedte (L)
|
Hartmaat (H)
|
Lengte (A)
|
Dynamisch draagkracht
|
Statische draagkracht
|
|---|---|---|---|---|---|---|
| LQCT 12 | LQCT 12-2LS | 85 mm | 18 mm | 85 mm | 2850 N | 3250 N |
| LQCT 16 | LQCT 16-2LS | 100 mm | 22 mm | 100 mm | 3450 N | 3450 N |
| LQCT 20 | LQCT 20-2LS | 130 mm | 25 mm | 130 mm | 5200 N | 5500 N |
| LQCT 25 | LQCT 25-2LS | 160 mm | 30 mm | 160 mm | 7650 N | 8150 N |
| LQCT 30 | LQCT 30-2LS | 180 mm | 35 mm | 180 mm | 12200 N | 12900 N |
| LQCT 40 | LQCT 40-2LS | 230 mm | 45 mm | 230 mm | 20800 N | 20800 N |
| LQCT 50 | LQCT 50-2LS | 280 mm | 55 mm | 280 mm | 30000 N | 28000 N |
SKF
Wereldwijd is SKF marktleider op het gebied van lagertechniek. Hieronder vallen ook de rail en loopwagen toepassingen van SKF. Deze positie dankt SKF aan de uitmuntende kwaliteit en onderhoudsvriendelijkheid van haar lagers en loopwagens. Deze eigenschappen zijn in alle producten van SKF terug te vinden. Of het nu gaat om kogellagers, lagereenheden, loopwagens of een van de tientallen andere producten die SKF aanbiedt. Met de aankoop van een product van SKF weet u zeker dat u top kwaliteit in huis heeft. Vanwege zijn lange levensduur en onderhoudsvriendelijk karakter verdienen deze zich dubbel en dwars terug.
