SKF lineair lagereenheid LQBR
De SKF lineair lagereenheid LQBR bestaat uit een lagerhuis van hoogwaardig aluminium met daarin vier LBBR lineaire kogellagers. Deze kogellagers zijn geproduceerd volgens ISO 10285 en is daardoor uitwisselbaar binnen alle ISO-conforme merken. Deze vier kogellagers zitten zowel parallel als achterelkaar (quadro) gemonteerd in het lagerhuis. Hierdoor heeft de LQBR een hogere draagkracht dan lagereenheden voorzien van een enkele lagers. Daarnaast biedt dit het voordeel dat de LQBR onmogelijk afwijkingen vertonen door een rollende beweging. De LQBR is standaard voorzien van 2-LS dubbel lips afdichtingen. Hierdoor functioneert de LQBR ook goed in een stoffige of vervuilde omgeving. Met de aankoop van een montageklare LQBR lagereenheid koopt u een complete lager inclusief lagerhuis die direct in te passen is. Dit maakt de LQBR zeer geschikt, indien u graag een gebruiksklare lager koopt. Deze lagereenheid is enkel bruikbaar bij assen voorzien van steunen aan de uiteinden van de as, bijvoorbeeld de SKF asbok LEBS.
De LQBR is beschikbaar in de maten tussen de 12 en 50 mm. Per maat zijn er twee verschillende uitvoeringen beschikbaar, zodat u altijd een geschikte lagereenheid in handen krijgt. Indien u twijfelt welke uitvoering het meest geschikt is voor u, kunt u hieronder de verschillen lezen. Mocht u hierna nog steeds twijfelen dan kunt u op werkdagen contact met ons opnemen op +31 (0)85 – 0661258.
Welke SKF lineair lagereenheid LQBR heb ik nodig:
SKF biedt een tweetal verschillende uitvoeringen van de lineaire lagereenheid LUND per lengtemaat aan. In eerste instantie is het dan ook van belang om een keuze te maken in de binnen diameter die voor u geschikt is. Een grotere diameter betekent uiteraard ook een grotere lagereenheid, maar hierdoor is deze wel bestand tegen een hogere radiale en axiale druk. Indien u een defecte of beschadigde lagereenheid wilt vervangen, raden wij u aan om te kijken naar de code die op de lagereenheid staat en eenzelfde nieuwe lagereenheid te bestellen.
Indien de lagereenheid mogelijk in aanraking komt met vloeistoffen, is het aan te raden om de RVS (roestvrij staal) uitvoering te nemen. Een roestvrijstalen lagereenheid is hiertegen namelijk beter bestand en dit zal deze dan ook niet schaden. Indien de lagereenheid tijdens het gebruik niet in aanraking komt met vloeistoffen, voldoet de normale uitvoering (RVS lagereenheden hebben de code /HV6).
De twee verschillende SKF lineair lagereenheden LQBR uitvoeringen kort uitgelegd:
- LQBR -2LS: Voorzien van een tweezijdige afdichting, waardoor deze kan worden gebruikt in een stoffige omgeving.
- LQBR -2LS/HV6: Gemaakt van roestvrij staal en voorzien van een tweezijdige afdichting, waardoor deze gebruikt kan worden in een vochtige en stoffige omgeving.

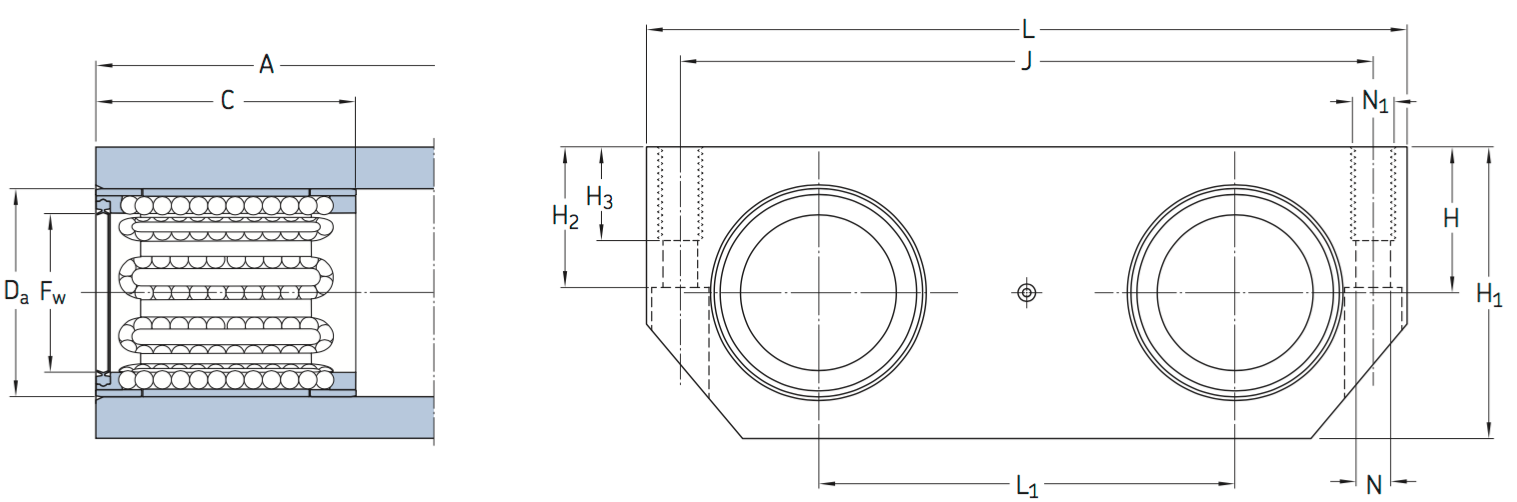

| Standaard uitvoering (Fw) | Met 2 afdichtingen | Breedte (L) | Hartmaat (H) | Lengte (A) | Dynamisch draagkracht | Statische draagkracht |
|---|---|---|---|---|---|---|
| LQBR 12 | LQBR 12-2LS | 80 mm | 15 mm | 70 mm | 1860 N | 2040 N |
| LQBR 16 | LQBR 16-2LS | 96 mm | 17,5 mm | 80 mm | 2500 N | 2550 N |
| LQBR 20 | LQBR 20-2LS | 115 mm | 20 mm | 85 mm | 3100 N | 3200 N |
| LQBR 25 | LQBR 25-2LS | 136 mm | 25 mm | 100 mm | 5600 N | 6300 N |
| LQBR 30 | LQBR 30-2LS | 146 mm | 28 mm | 130mm | 8500 N | 10800 N |
| LQBR 40 | LQBR 40-2LS | 184 mm | 35 mm | 150 mm | 14600 N | 18000 N |
| LQBR 50 | LQBR 50-2LS | 210 mm | 40 mm | 175 mm | 18600 N | 25500 N |
